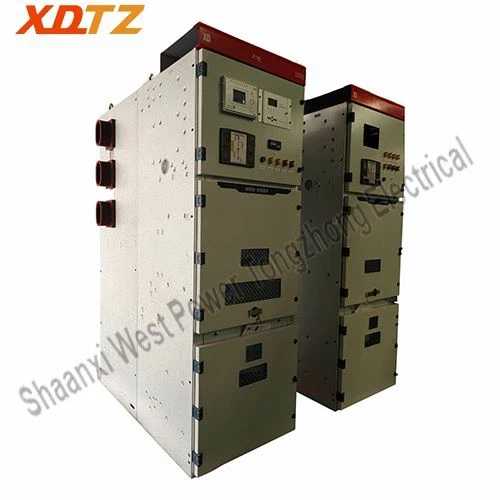

Pwensipal Eleman Prensipal nan KYN28 Switchgear

Vacuum Circuit Breaker

Aktyèl transfòmatè

Transfòmatè Voltage

Tè switch

Gwo -Fusible Voltage

Paralèl vag / Pwoteksyon Survoltaj

Aparèy ki endike wo -Voltaj

VS1(Jenerik Lachin),

VD4(ABB),

VB2(Siemens),

EV12(Schneider)

LZZBJ9-10

AS12(ABB)

LMZ(Kalite busbar)

JDZ(J)10,

JDZX10

(ak likidasyon rezidyèl)

JN15

(Tip manyèl ki pi komen)

XRNP-12(pou pwoteksyon PT),

XRNT-12(pou pwoteksyon transfòmatè)

HY5WZ-17/45(Zenk Ksid Arès),

TBP(Konbine Pwoteksyon Survoltaj)

GSN, DXNseri (sfiks 'Q' endike ak verrouillage)

Kontwòl & Pwoteksyon Nwayo: Fè / kraze kous la nan kondisyon nòmal; vwayaje otomatikman pandan defo (surkouran, kout{0}}sikwi).

Aktyèl transfòmasyon & Mezi: Etap desann kouran prensipal (egzanp, 1000A) nan yon valè segondè estanda (5A oswa 1A) pou mèt ak aparèy pwoteksyon.

Transfòmasyon Voltage & Mezi:

Etap desann vòltaj prensipal (10kV) nan yon vòltaj segondè estanda (100V) pou mesure, mezi, ak relè pwoteksyon.

Sekirite Terre: Bay yon koneksyon tè vizib pou sikwi prensipal la pandan antretyen pou asire sekirite pèsonèl.

Kout-Pwoteksyon Sovgad Sikwi:

Pwoteje transfòmatè vòltaj oswa transfòmatè oksilyè pa rapidman fonn pandan defo entèn yo.

Pwoteksyon Overvoltage:

Limite survoltaj pasajè (zèklè, chanje) pou pwoteje izolasyon.

Endikasyon Estati & Sekirite Verrouillage: Vizyèlman endike estati sikwi ap viv (LEDs / lanp lumineuz). Bay kontak pou bloke switch la tè.

Monte sou yonkamyon retire.

Pozisyon: "Sèvis", "Tès", "Dekonekte"

Enstalasyon fiks

nan lòj la kab oswa miray dèyè.

Kondiktè prensipal la pase nan sant li yo.

Te monte sou yon dédiéPT kamyonoswa fiks nan lòj la kab / busbar.

Fiksnan lòj la kab, ki konekte ak revokasyon an kab. Mekanikman anklanche ak disjoncteurs a.

Seri-konekteak PT a, swa sou kamyon PT a oswa nan yon lòj fiks.

Enstale nanba otobisoswalòj kab, konekte ant faz ak latè.

Montre inite sou lapòt devan; detèktè sou câbles oswa busbars.
